MT-7650 – Рефлектометр оптический

Артикул: MT-7650

Категория: Оптоволоконные решения

Цена: по запросу

Есть в наличии

Количество:

Описание

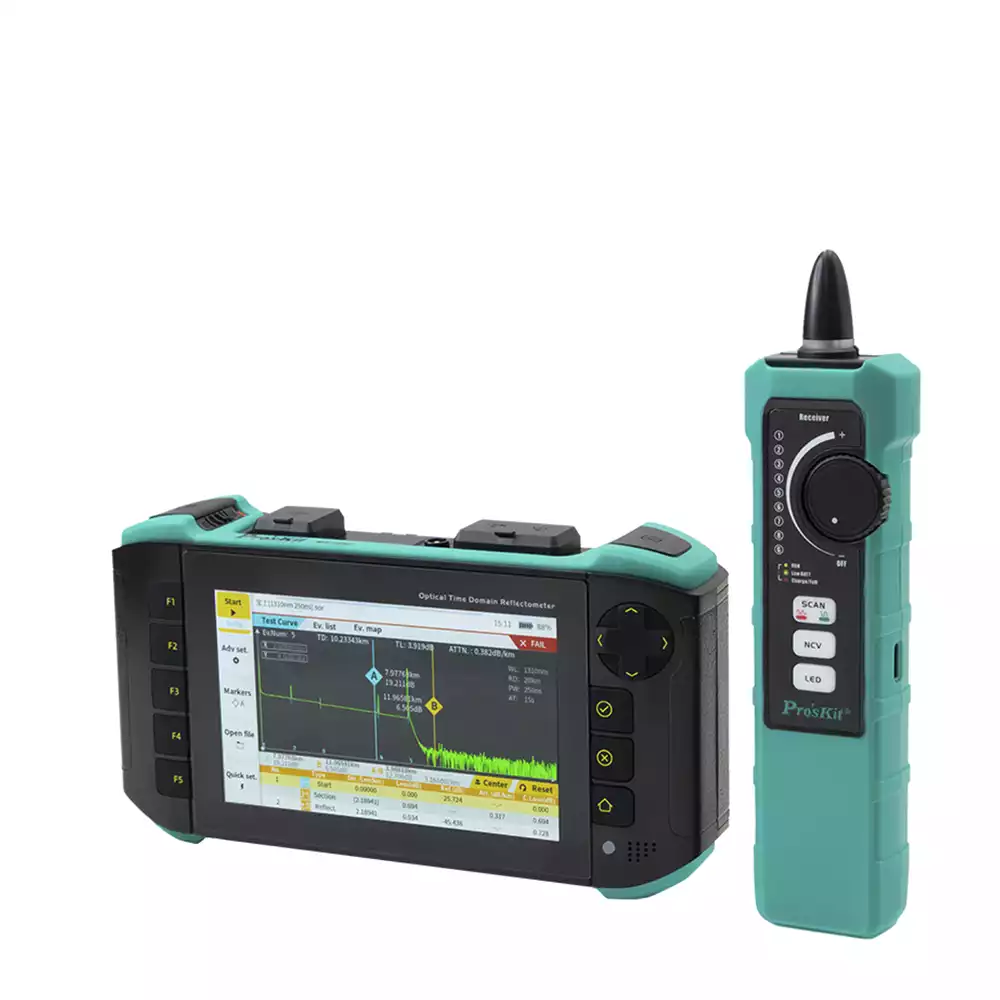

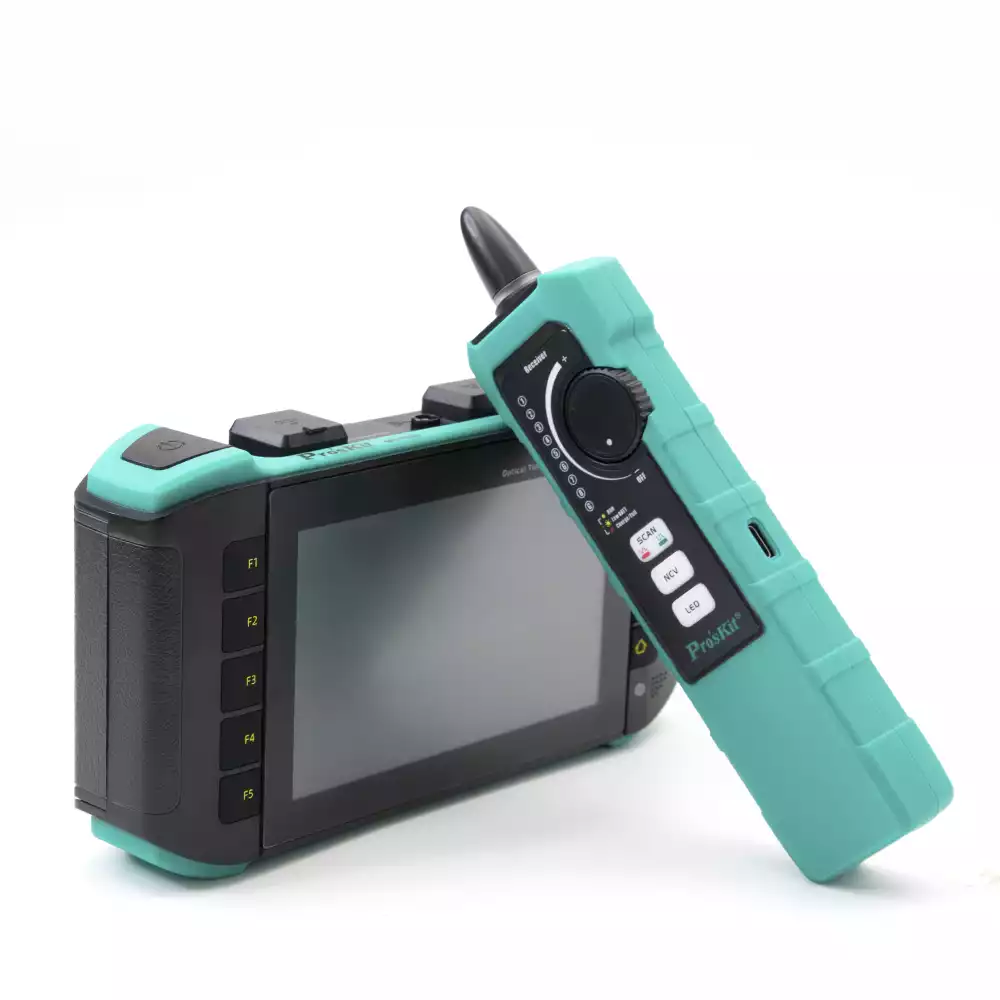

MT-7650 — многофункциональный оптический рефлектометр (OTDR) с сенсорным экраном, предназначенный для диагностики и тестирования волоконно-оптических линий связи. Устройство объединяет в себе несколько функций, включая OTDR, измеритель оптической мощности (OPM), визуальный локатор повреждений (VFL) и источник оптического сигнала (OLS).

Прибор оснащён 5-дюймовым цветным сенсорным дисплеем высокого разрешения, мощным аккумулятором и широкими возможностями анализа. MT-7650 идеально подходит для монтажа, обслуживания и диагностики ВОЛС как в полевых, так и в лабораторных условиях.

Функции

Многофункциональный прибор «всё в одном»: OTDR, OPM, VFL, OLS
5-дюймовый цветной сенсорный дисплей (800×480)
Поддержка двух длин волн: 1310 / 1550 нм
Динамический диапазон до 26/24 дБ
Диапазон тестирования до 150 км
Режимы измерения: автоматический, реального времени, усреднение
Минимальная мёртвая зона: 8 м (затухание), 2 м (событие)
Высокая точность измерений
Встроенный визуальный локатор повреждений (VFL)
Функция измерения оптической мощности (OPM)
Источник оптического сигнала (OLS)
Поддержка сохранения до 500 измерений
Расширение памяти через TF-карту до 32 ГБ
Поддержка USB-накопителей
Интерфейсы: USB-A, Type-C, RJ45, TF
Функция скриншотов
Функция Power Bank
Автоотключение для экономии энергии
Встроенный LED-фонарик

Технические характеристики

OTDR
Динамический диапазон	26 / 24 дБ
Диапазон измерения	0.1 ~ 150 км
Длины волн	1310 ± 20 нм / 1550 ± 20 нм

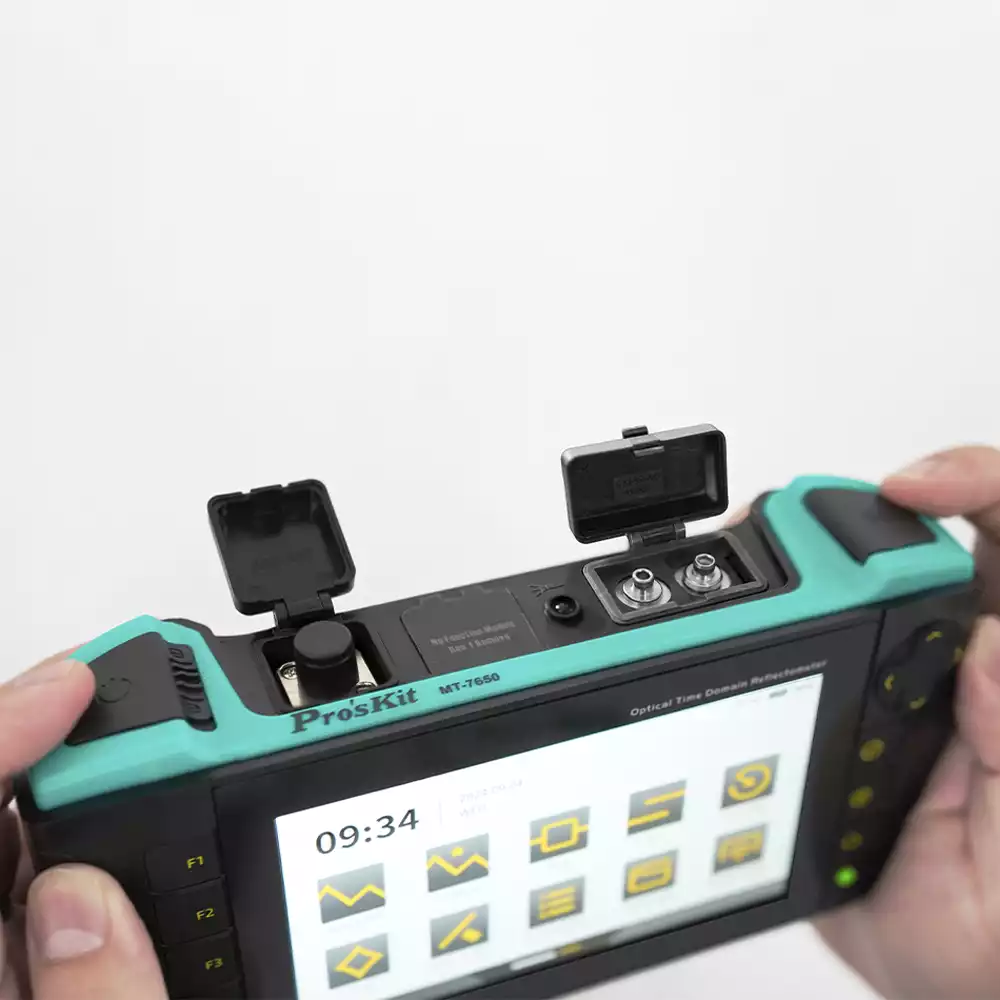

Разъём	FC/UPC (опционально SC/UPC, FC/APC, SC/APC)
Ширина импульса	5 нс ~ 20 мкс
Время тестирования	5 ~ 180 с
Режимы	Авто / Реальное время / Усреднение
Мёртвая зона затухания	8 м
Мёртвая зона события	2 м
Количество точек	16000
OPM
Диапазон	-50 ~ +26 dBm
Разъём	Универсальный 2.5 мм
Длины волн	850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 нм
Точность	±0.2 dB (1310/1550 нм) ±0.3 dB (850/980/1300/1490/1625/1650 нм) ±1 dB (1270/1577 нм)
VFL / OLS
VFL мощность	10 мВт
OLS выход	> -5 dBm (1310 / 1550 нм)
Общие характеристики
Дисплей	5" цветной сенсорный (800 × 480)
Интерфейсы	USB-A, Type-C, RJ45, TF
Память	500 записей + TF до 32 ГБ + USB
Аккумулятор	Li-ion 3.7 В / 5000 мАч
Время работы	До 9 часов (ожидание), до 5 часов (измерение)
Зарядка	5 В / 2 А (Type-C)
Рабочая температура	0 ~ +50°C
Температура хранения	-20 ~ +70°C (< 90% RH)
Габариты	190 × 100 × 45 мм
Вес	≈ 500 г

Документы

Наименование	Категория	Язык	Размер файла (МБ)	Скачать
MT-7650 – Рефлектометр оптический	Руководство пользователя	Eng	93
